اخبار الصناعة
لماذا تعتبر الكتل الطرفية لثنائي الفينيل متعدد الكلور ضرورية للتوصيلات الكهربائية الموثوقة؟
كتل طرفية ثنائي الفينيل متعدد الكلورهي مكونات مهمة في الأنظمة الإلكترونية الحديثة، حيث توفر اتصالات سلكية آمنة ومنظمة عبر الأتمتة الصناعية، وتوزيع الطاقة، والأجهزة الذكية، وأنظمة الطاقة المتجددة، والإلكترونيات الاستهلاكية. يستكشف هذا الدليل الشامل وظائفها وهياكلها وفوائدها وطرق الاختيار والمشاكل الشائعة وممارسات التثبيت والاتجاهات المستقبلية لمساعدة المهندسين والمصنعين والمشترين على اتخاذ قرارات مستنيرة.
جدول المحتويات
- 1. فهم الكتل الطرفية لثنائي الفينيل متعدد الكلور
- 2. كيف تعمل الكتل الطرفية لثنائي الفينيل متعدد الكلور
- 3. الأنواع الرئيسية للكتل الطرفية لثنائي الفينيل متعدد الكلور
- 4. المواد والبناء
- 5. المزايا الرئيسية
- 6. التطبيقات المشتركة
- 7. كيفية اختيار الكتلة الطرفية المناسبة لثنائي الفينيل متعدد الكلور
- 8. الأخطاء الشائعة التي يرتكبها المشترون
- 9. نصائح التثبيت والصيانة
- 10. كتلة محطة ثنائي الفينيل متعدد الكلور مقابل الموصلات الأخرى
- 11. اتجاهات الصناعة والابتكارات
- 12. الأسئلة المتداولة
- 13. الاستنتاج
1. فهم الكتل الطرفية لثنائي الفينيل متعدد الكلور

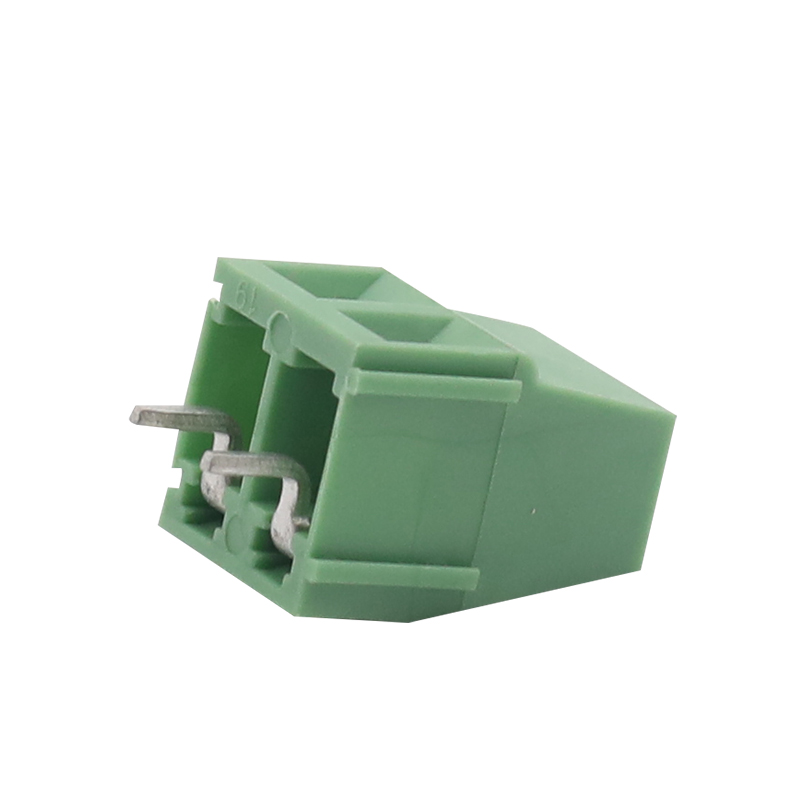

الكتلة الطرفية لثنائي الفينيل متعدد الكلور عبارة عن موصل كهربائي مصمم لتأمين الأسلاك مباشرة على لوحة الدائرة المطبوعة (PCB). إنه ينشئ اتصالاً كهربائيًا مستقرًا بين الأسلاك الخارجية والدوائر الإلكترونية مع تبسيط عملية التجميع والصيانة واستكشاف الأخطاء وإصلاحها.
على عكس توصيلات الأسلاك الملحومة الدائمة، تتيح الكتل الطرفية لثنائي الفينيل متعدد الكلور للمستخدمين توصيل الأسلاك وفصلها بسرعة دون الإضرار بلوحة الدائرة. وهذا يجعلها ذات قيمة كبيرة في الأنظمة التي تتطلب صيانة متكررة أو استبدال المكونات.
توجد هذه الموصلات بشكل شائع في:
- أنظمة التحكم الصناعية
- إمدادات الطاقة
- أنظمة الأمن
- معدات التدفئة والتهوية وتكييف الهواء
- أجهزة الاتصالات
- معدات الطاقة المتجددة
- إلكترونيات السيارات
- منتجات المنزل الذكي
الوظيفة الرئيسية:توفر الكتل الطرفية لثنائي الفينيل متعدد الكلور اتصالات سلكية آمنة ومنظمة ومقاومة للاهتزاز مع تقليل وقت التثبيت وتعقيد الصيانة.
2. كيف تعمل الكتل الطرفية لثنائي الفينيل متعدد الكلور
تعمل الكتل الطرفية لثنائي الفينيل متعدد الكلور عن طريق تثبيت الأسلاك في أطراف موصلة يتم تركيبها مباشرة على ثنائي الفينيل متعدد الكلور. يتدفق التيار الكهربائي من السلك الخارجي عبر الموصل المعدني إلى لوحة الدائرة المطبوعة.
تستخدم معظم الكتل الطرفية لثنائي الفينيل متعدد الكلور إحدى طرق تثبيت الأسلاك التالية:
| طريقة الاتصال | وصف | المزايا |
|---|---|---|
| المسمار المشبك | يتم تأمين الأسلاك باستخدام البراغي | اتصال قوي وموثوق |
| المشبك الربيع | ضغط الزنبرك يحافظ على السلك في مكانه | تركيب سريع ومقاومة الاهتزاز |
| دفع للداخل | اتصال الإدراج المباشر | التجميع السريع |
| نوع الحاجز | حواجز معزولة بين المحطات | تعزيز السلامة |
بمجرد توصيلها، تضمن الكتلة الطرفية التوصيل الكهربائي المستمر مع الحماية من ارتخاء السلك العرضي.
3. الأنواع الرئيسية للكتل الطرفية لثنائي الفينيل متعدد الكلور
تتطلب التطبيقات المختلفة تصميمات مختلفة للكتلة الطرفية لثنائي الفينيل متعدد الكلور. إن فهم الأنواع المتاحة يساعد المهندسين على اختيار الحل المناسب.
كتل طرفية لثنائي الفينيل متعدد الكلور من خلال الفتحة
يتم تركيبها من خلال ثقوب محفورة في PCB وملحومة على الجانب الآخر. إنها توفر قوة ميكانيكية ممتازة وتستخدم بشكل شائع في البيئات عالية الاهتزاز.
كتل طرفية لتركيب PCB على السطح
يتم ربط تصميمات التركيب على السطح مباشرة بسطح ثنائي الفينيل متعدد الكلور، مما يدعم التصنيع الآلي والتخطيطات المدمجة.
كتل طرفية PCB قابلة للتوصيل
تسمح الإصدارات القابلة للتوصيل بفصل الموصلات دون فصل الأسلاك الفردية. إنها مثالية للمعدات المعيارية والصيانة السريعة.
كتل طرفية PCB ذات الزاوية اليمنى
توفر تصميمات الزاوية اليمنى المساحة الرأسية وتساعد في تحسين تخطيطات العلبة.
كتل طرفية PCB عالية التيار
تم تصميم هذه الكتل للأحمال الكهربائية الثقيلة، وتتميز بموصلات أكبر ومقاومة معززة للحرارة.
الأتمتة الصناعية
نقل إشارة موثوق وأداء متين تحت الاهتزاز.
معدات الطاقة
يتعامل مع متطلبات الجهد العالي والتيار بأمان.
الالكترونيات الاستهلاكية
تدعم التصميمات المدمجة المنتجات الأصغر والأكثر ذكاءً.
4. المواد والبناء
يعتمد أداء الكتلة الطرفية لثنائي الفينيل متعدد الكلور بشكل كبير على موادها وتصميمها الهيكلي.
| عنصر | مادة مشتركة | غاية |
|---|---|---|
| السكن | نايلون PA66 | مقاومة اللهب والعزل |
| موصل | سبائك النحاس | الموصلية الكهربائية |
| تصفيح | القصدير أو النيكل | مقاومة التآكل |
| مسامير | فُولاَذ | التثبيت الميكانيكي |
تعمل المواد عالية الجودة على تحسين الكفاءة الكهربائية والثبات الحراري والمتانة على المدى الطويل.
5. المزايا الرئيسية
توفر الكتل الطرفية لثنائي الفينيل متعدد الكلور فوائد كبيرة للمصنعين والمثبتين وفرق الصيانة.
- الأسلاك سهلة:يبسط تركيب الكابل واستبداله.
- تقليل وقت التوقف عن العمل:صيانة أسرع واستكشاف الأخطاء وإصلاحها.
- اتصال آمن:الاحتفاظ بالأسلاك الميكانيكية القوية.
- تصميم مدمج:الاستخدام الفعال لمساحة ثنائي الفينيل متعدد الكلور.
- قابلية التوسع:متوفر في تكوينات متعددة القطب.
- أمان:يمنع الدوائر القصيرة العرضية.
- كفاءة التكلفة:يقلل من تكاليف العمالة التجميعية.
- المرونة:يدعم أحجام الأسلاك المختلفة والفولتية.
يفضل العديد من المهندسين الكتل الطرفية لثنائي الفينيل متعدد الكلور لأنها تبسط الصيانة الميدانية مع ضمان أداء كهربائي موثوق به على مدى فترات التشغيل الطويلة.
6. التطبيقات المشتركة
تُستخدم الكتل الطرفية لثنائي الفينيل متعدد الكلور في كل الصناعات الكهربائية الحديثة تقريبًا.
أنظمة التحكم الصناعية
تعتمد المصانع على الكتل الطرفية لأجهزة الاستشعار والمرحلات وأجهزة التحكم المنطقية القابلة للبرمجة وأنظمة التشغيل الآلي حيث تكون مقاومة الاهتزاز وإمكانية الوصول إلى الصيانة أمرًا بالغ الأهمية.
الطاقة المتجددة
تستخدم محولات الطاقة الشمسية وأنظمة طاقة الرياح كتل طرفية من ثنائي الفينيل متعدد الكلور لنقل الطاقة بكفاءة واتصالات مستقرة في ظل الظروف البيئية المتغيرة.
المعدات الطبية
تتطلب الإلكترونيات الطبية اتصالات موثوقة للغاية لأجهزة المراقبة وأنظمة التشخيص.
مواصلات
تستخدم أنظمة السكك الحديدية والمركبات الكهربائية ومحطات الشحن كتل طرفية قوية لتطبيقات التيار العالي.
المباني الذكية
تعتمد أنظمة التحكم في الإضاءة وأجهزة الأمان ومعدات التدفئة والتهوية وتكييف الهواء (HVAC) على توصيلات PCB منظمة.
7. كيفية اختيار الكتلة الطرفية المناسبة لثنائي الفينيل متعدد الكلور
يتطلب اختيار الكتلة الطرفية الصحيحة لثنائي الفينيل متعدد الكلور دراسة متأنية للمتطلبات الفنية والبيئية.
| عامل الاختيار | لماذا يهم؟ |
|---|---|
| التقييم الحالي | يمنع ارتفاع درجة الحرارة |
| تصنيف الجهد | يضمن أداء العزل الآمن |
| حجم السلك | يضمن التوافق السليم |
| حجم الملعب | يؤثر على تباعد ثنائي الفينيل متعدد الكلور |
| نوع التركيب | يدعم متطلبات التخطيط |
| درجة حرارة التشغيل | يضمن المتانة على المدى الطويل |
| حماية البيئة | يحمي من الغبار والرطوبة |
يجب على المشترين أيضًا التحقق من شهادات مثل الامتثال لـ UL وCE وRoHS عند اختيار المنتجات للأسواق الدولية.
8. الأخطاء الشائعة التي يرتكبها المشترون
يمكن أن يؤدي الاختيار غير الصحيح للكتلة الطرفية إلى حدوث أعطال مكلفة، أو ارتفاع درجة الحرارة، أو مشاكل في الصيانة.
- اختيار التقييمات الحالية غير كافية
- إهمال الظروف البيئية
- استخدام أحجام الأسلاك غير المتوافقة
- اختيار مواد ذات جودة منخفضة
- تصميم غير مناسب لتباعد ثنائي الفينيل متعدد الكلور
- تجاهل متطلبات الاهتزاز
- يطل على شهادات السلامة الدولية
يساعد التقييم الفني الدقيق على تجنب مشكلات الموثوقية وفترات التوقف غير المتوقعة.
9. نصائح التثبيت والصيانة
التثبيت السليم ضروري للأداء المستقر والسلامة الكهربائية.
أفضل ممارسات التثبيت
- استخدم عزم الدوران الصحيح لمفك البراغي.
- تجنب الإفراط في تشديد البراغي.
- قطاع عزل الأسلاك بدقة.
- منع خيوط الأسلاك فضفاضة.
- اتبع المواصفات الحالية والجهد.
- فحص جودة اللحام للنماذج التي يتم ثقبها.
توصيات الصيانة
- فحص الاتصالات بشكل دوري.
- تحقق من وجود علامات ارتفاع درجة الحرارة.
- ابحث عن التآكل أو تغير اللون.
- أعد ربط البراغي إذا لزم الأمر.
- تنظيف تراكم الغبار بانتظام.
يعمل الفحص الروتيني على إطالة عمر خدمة الكتل الطرفية لثنائي الفينيل متعدد الكلور بشكل كبير ويقلل من الأعطال الكهربائية.
10. كتلة محطة ثنائي الفينيل متعدد الكلور مقابل الموصلات الأخرى
| ميزة | كتلة محطة ثنائي الفينيل متعدد الكلور | سلك ملحوم | موصل تجعيد |
|---|---|---|---|
| صيانة | سهل | صعب | معتدل |
| سرعة التثبيت | سريع | بطيء | سريع |
| قابلية إعادة الاستخدام | ممتاز | فقير | جيد |
| مصداقية | عالي | عالي | عالي |
توفر الكتل الطرفية لثنائي الفينيل متعدد الكلور توازنًا ممتازًا بين الموثوقية وإمكانية الخدمة وكفاءة التثبيت.
11. اتجاهات الصناعة والابتكارات
مع استمرار تطور الإلكترونيات، تتقدم تكنولوجيا الكتل الطرفية لثنائي الفينيل متعدد الكلور بسرعة.
- تصميمات مصغرة عالية الكثافة
- تقنية الدفع بدون أدوات
- تعزيز مقاومة الاهتزاز
- تكامل المراقبة الذكية
- القدرات الحالية أعلى
- تحسين المواد المقاومة للهب
- تصنيع صديق للبيئة
يقوم المصنعون أيضًا بتطوير حلول للصناعة 4.0 والمركبات الكهربائية وأنظمة الطاقة المتجددة.
12. الأسئلة المتداولة
ما هو الغرض الرئيسي من كتلة محطة ثنائي الفينيل متعدد الكلور؟
والغرض الرئيسي منه هو توفير توصيلات سلكية آمنة وقابلة للإزالة للوحات الدوائر المطبوعة.
هل الكتل الطرفية لثنائي الفينيل متعدد الكلور قابلة لإعادة الاستخدام؟
نعم. تم تصميم معظم الكتل الطرفية لثنائي الفينيل متعدد الكلور لإدخال الأسلاك وإزالتها بشكل متكرر.
ما هي الصناعات التي تستخدم الكتل الطرفية لثنائي الفينيل متعدد الكلور أكثر من غيرها؟
وتستخدمها صناعات الأتمتة الصناعية وأنظمة الطاقة والطاقة المتجددة والاتصالات والنقل والإلكترونيات الاستهلاكية على نطاق واسع.
كيف أختار التصنيف الحالي الصحيح؟
حدد كتلة طرفية ذات تصنيف حالي أعلى من الحد الأقصى للحمل المتوقع لنظامك لضمان التشغيل الآمن.
ما الذي يسبب ارتفاع درجة حرارة الكتلة الطرفية؟
تشمل الأسباب الشائعة الأسلاك الفضفاضة والتيار الزائد وحجم السلك غير المناسب والمواد الموصلة ذات الجودة الرديئة.
هل يمكن للكتل الطرفية لثنائي الفينيل متعدد الكلور التعامل مع الاهتزاز؟
نعم. توفر تصميمات المشبك الزنبركي والمشبك اللولبي عالي الجودة مقاومة ممتازة للاهتزاز.
13. الاستنتاج
تلعب الكتل الطرفية لثنائي الفينيل متعدد الكلور دورًا حيويًا في ضمان التوصيلات الكهربائية الآمنة والفعالة والقابلة للصيانة عبر عدد لا يحصى من الصناعات. إن مرونتها وموثوقيتها وسهولة تركيبها تجعلها لا غنى عنها في الأنظمة الإلكترونية الحديثة.
سواء تم استخدامها في الآلات الصناعية، أو معدات الطاقة المتجددة، أو أنظمة النقل، أو الأجهزة الإلكترونية الاستهلاكية، فإن اختيار الكتلة الطرفية المناسبة لثنائي الفينيل متعدد الكلور يؤثر بشكل مباشر على الأداء والسلامة والموثوقية على المدى الطويل.
مع استمرار تطور التكنولوجيا، ستصبح حلول الكتل الطرفية المتقدمة لثنائي الفينيل متعدد الكلور أكثر إحكاما وذكاء وكفاءة لتلبية متطلبات السوق المتزايدة.
نينغبو سانان للتكنولوجيا الالكترونية المحدودةمتخصصة في الكتل الطرفية الموثوقة لثنائي الفينيل متعدد الكلور والمصممة للتطبيقات الصناعية والتجارية والإلكترونية في جميع أنحاء العالم.
يلتزم فريقنا ذو الخبرة بتقديم جودة مستقرة وتصنيع متقدم ودعم فني احترافي مصمم خصيصًا لمتطلبات مشروعك. اتصل بنااليوم لمناقشة احتياجات كتلة محطة PCB الخاصة بك واكتشاف حلول اتصال يمكن الاعتماد عليها لعملك.
